在新能源汽车高压架构中，电缆不仅是能量传输的载体，更是安全防线的基石。广东胜宇电缆严格执行 QC/T 1037-2016 标准，提供覆盖 600V (QB薄壁) 至 1500V (QZ厚壁) 的全系解决方案。无论是 125℃ (C级) 还是 150℃ (D级) 应用场景，我们均能提供卓越的耐热性、高柔韧性及 EMC 电磁兼容性能，完美适配电池包、电机控制器及车载充电机系统。
采用交联聚烯烃 (XLPO) 绝缘材料，满足 D级 (-40℃~150℃) 严苛环境要求，从容应对大功率快充发热。

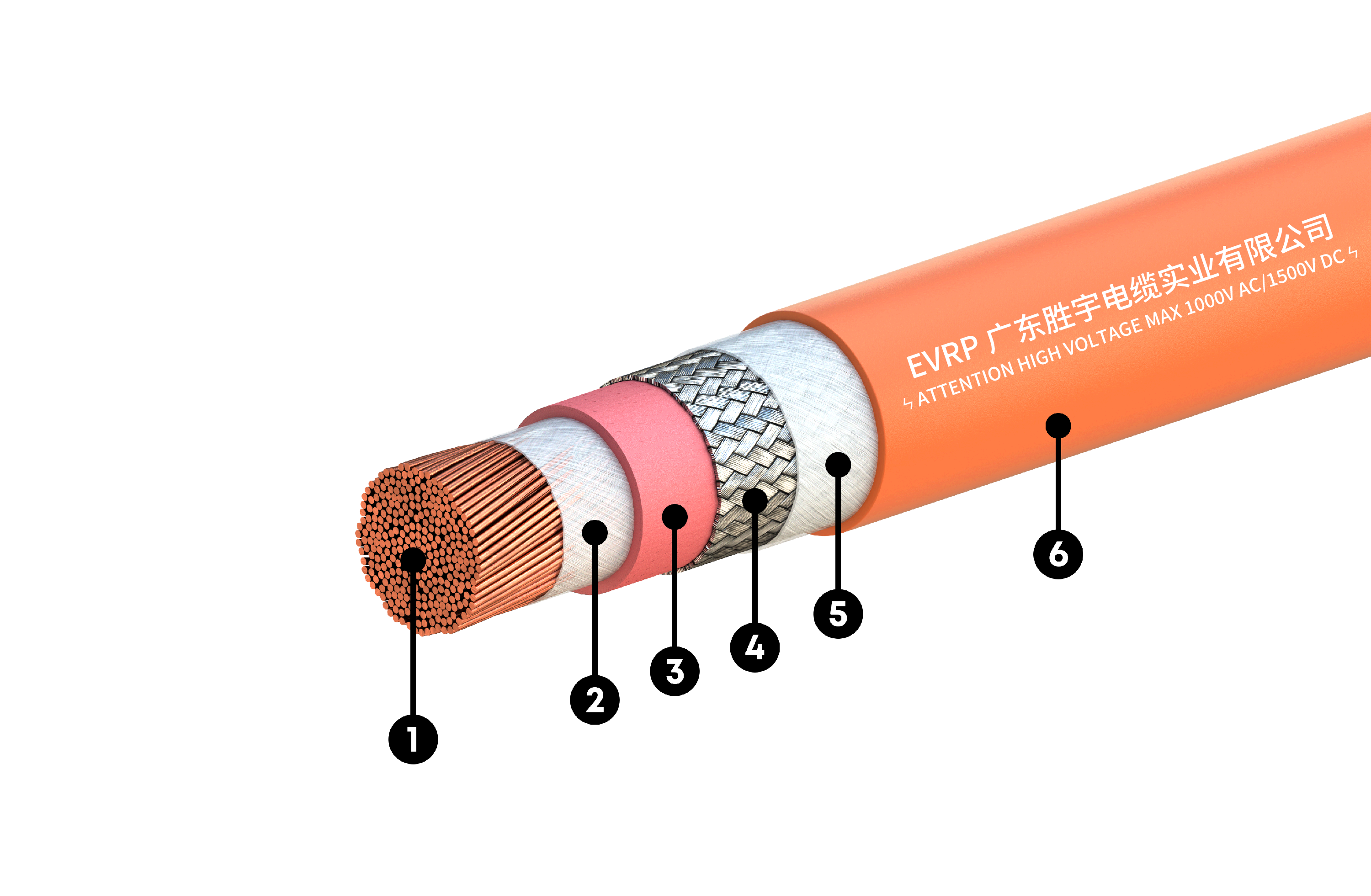

QZJP21 系列采用“金属编织+铝塑薄膜”双重屏蔽结构，屏蔽效能更优，专为高精密电控系统设计。
QBJP2 薄壁系列在保证绝缘性能的前提下，显著减小外径与重量，助力整车轻量化设计。
全系采用高纯度无氧铜导体，电阻率优于国标，低发热，高导电率，保障动力传输效率。
| 型号 (Model) | 名称与特性 | 额定电压 | 芯数 | 规格范围 |
|---|---|---|---|---|
| QZJP21-D/XLPO QZJP21-C/XLPE |
厚壁双重屏蔽高压电缆 金属编织屏蔽 + 薄膜屏蔽。适合对 EMC 要求极高的主电机回路。 D级: 150℃ (XLPO) | C级: 125℃ (XLPE) |
AC 1000V DC 1500V |
1芯 | 10 ~ 120 mm² |
| QZJP2-D/XLPO QZJP2-C/XLPE |
厚壁单层屏蔽高压电缆 金属编织屏蔽。主流的高压连接线，平衡了屏蔽性能与成本。 D级: 150℃ (XLPO) | C级: 125℃ (XLPE) |
AC 1000V DC 1500V |
1芯 | 10 ~ 120 mm² |
| QBJP2-D/XLPO QBJP2-C/XLPE |
薄壁屏蔽高压电缆 绝缘层更薄，外径更小，重量更轻。适合空间紧凑的电控箱内部走线。 D级: 150℃ (XLPO) | C级: 125℃ (XLPE) |
AC 600V DC 900V |
1 ~ 5芯 | 1.5 ~ 50 mm² |
| QZJ-D / QZJ-C (厚壁) QBJ-D / QBJ-C (薄壁) |

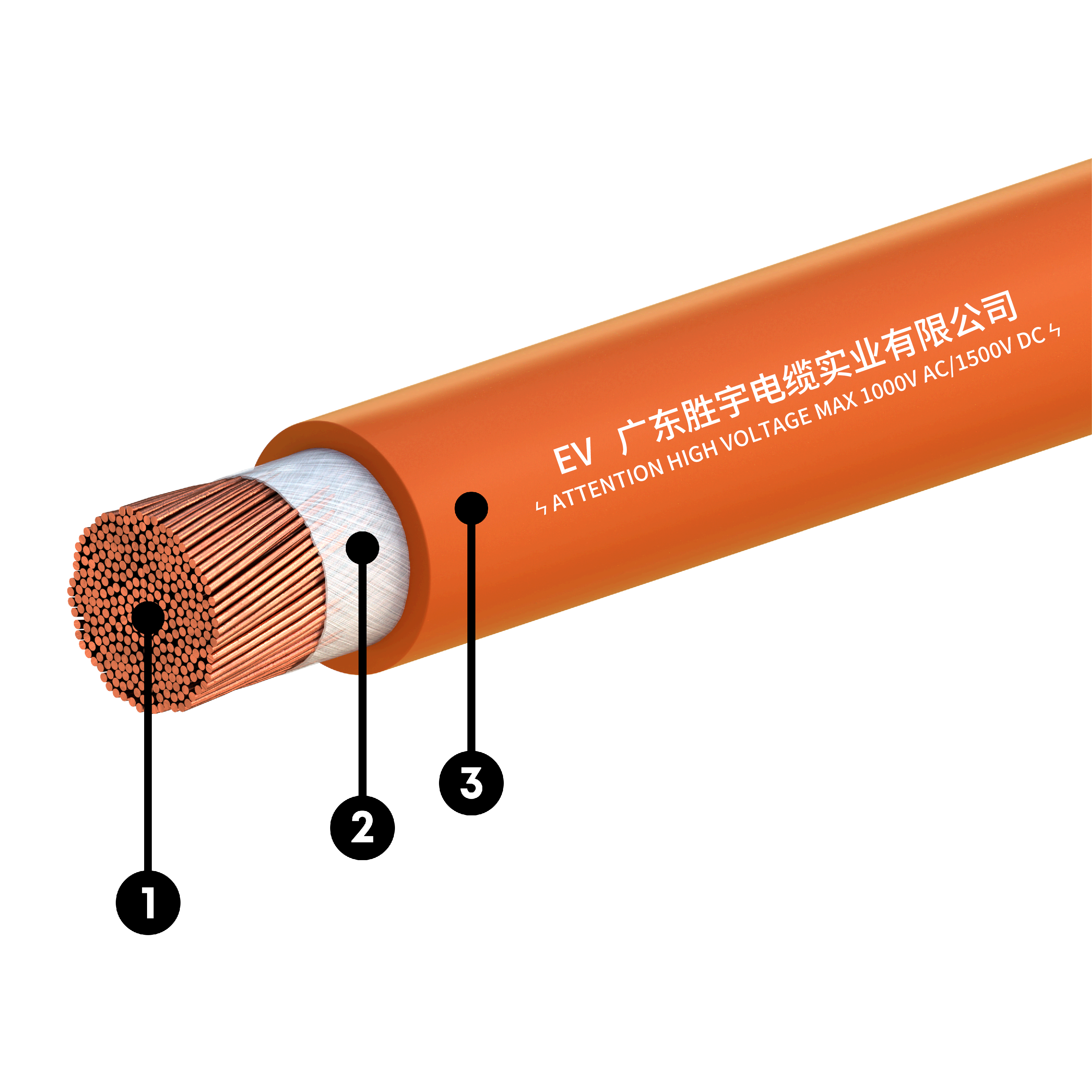

非屏蔽高压电缆 用于电池包内部等无电磁干扰要求的连接。 QZJ: 1000/1500V | QBJ: 600/900V |
见描述 | 1芯 | 1.5 ~ 120 mm² |
| 代号 | 含义 | 说明 |
|---|---|---|
| QZ / QB | 系列分类 | QZ = 厚壁绝缘 (Thick Wall, 1500V); QB = 薄壁绝缘 (Thin Wall, 900V) |
| D / C | 耐温等级 | D = 150℃ (XLPO材料); C = 125℃ (XLPE材料) |
| J | 绝缘 | 交联聚烯烃/聚乙烯绝缘 |
| P2 / P21 | 屏蔽结构 | P2 = 金属编织屏蔽; P21 = 金属编织 + 铝塑薄膜双重屏蔽 |
胜宇电缆不仅满足 QC/T 1037 的阻燃要求，更可提供符合 GB 31247 B1级 (难燃) 标准的高端定制服务，确保极端情况下无滴落物 (d0) 及低毒性 (t0)，保障乘员安全。
* 注：参考外径严格控制在标准最大外径之内。
| 规格 (mm²) | 导体结构 | 绝缘厚度 (mm) | 屏蔽层 | 护套厚度 (mm) | 参考外径 (mm) |
|---|---|---|---|---|---|
| 10 | 80/0.40 | 1.0 | 编织/双层 | 1.0 | 10.0 |
| 16 | 126/0.40 | 1.0 | 编织/双层 | 1.0 | 11.5 |
| 25 | 196/0.40 | 1.2 | 编织/双层 | 1.1 | 13.4 |
| 35 | 276/0.40 | 1.2 | 编织/双层 | 1.1 | 14.6 |
| 50 | 396/0.40 | 1.4 | 编织/双层 | 1.2 | 16.8 |
| 70 | 360/0.50 | 1.4 | 编织/双层 | 1.3 | 19.3 |
| 95 | 475/0.50 | 1.6 | 编织/双层 | 1.4 | 21.3 |
| 120 | 608/0.50 | 1.6 | 编织/双层 | 1.5 | 23.2 |
* 参考外径符合 ISO 6722 / QC/T 1037 薄壁标准上限。
| 规格 (mm²) | 芯数 | 绝缘厚度 (mm) | 护套厚度 (mm) | 参考外径 (mm) |
|---|---|---|---|---|
| 1.5 | 1-5芯 | 0.4 | 0.6 | 4.0 |
| 2.5 | 1-5芯 | 0.5 | 0.7 | 4.6 |
| 10 | 1芯 | 0.6 (薄) | 0.9 | 8.2 |
| 16 | 1芯 | 0.6 (薄) | 0.9 | 9.5 |
| 25 | 1芯 | 0.7 (薄) | 1.0 | 11.5 |
| 35 | 1芯 | 0.7 (薄) | 1.0 | 13.5 |
| 50 | 1芯 | 0.8 (薄) | 1.1 | 15.5 |
| 规格 (mm²) | 绝缘厚度 (QZJ 厚壁) | 绝缘厚度 (QBJ 薄壁) | 参考外径 (QZJ) | 参考外径 (QBJ) |
|---|---|---|---|---|
| 10 | 1.0 | 0.6 | 6.5 | 5.6 |
| 16 | 1.0 | 0.6 | 8.3 | 6.9 |
| 25 | 1.2 | 0.7 | 10.2 | 8.4 |
| 35 | 1.2 | 0.7 | 11.5 | 9.8 |
| 50 | 1.4 | 0.8 | 13.5 | 11.9 |
品质承诺：以上技术参数基于 QC/T 1037-2016 标准实验室数据。胜宇电缆承诺每一米电缆出厂前均经过耐压、火花及电阻检测，并随货附带原厂检测报告与合格证。所有型号均可根据需求定制特殊阻燃等级。
