BTTZ电缆 刚性铜护套氧化镁矿物绝缘电缆

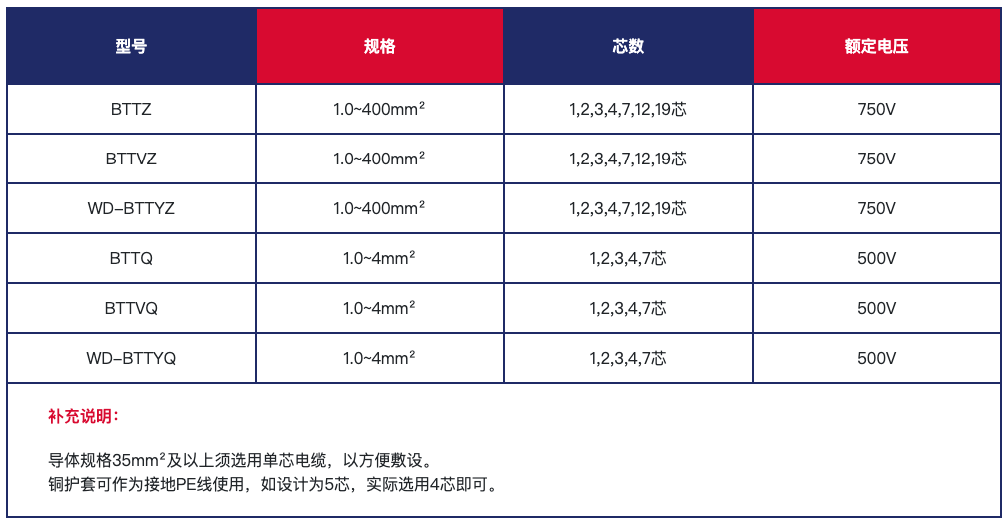

产品型号:
BTTZ / BTTVZ / WD-BTTYZ / BTTQ / BTTVQ / WD-BTTYQ
额定电压:
500V、750V
产品特性:
防火 防爆 • 防水 • 高温 • 耐辐射、防电磁干扰 • 机械强度高 • 良好的接地性能 • 无卤、无烟、无毒 • 耐腐蚀性强 • 载流量大、过载能力强 • 体积小、重量轻、寿命长
应用领域:
适用于石油、天然气和石油工业、机场、电力和控制电路的应急照明系统和火灾报警系统,提供950°C的电路完整性。

产品简介

BTTZ系列矿物绝缘电缆,国外叫Mineral Insulated Cable,国内简称矿物绝缘电缆或矿物绝缘类不燃性电缆。

它是目前唯一国际认可的矿物绝缘电缆,它采用高导电率的实心铜芯导线作导体,高度压缩的粉末状氧化镁(MgO)作绝缘,无缝铜管作护套,经特殊工艺制作而成的现代建筑布线电缆和特殊行业(冶金、化工、石油等)用电缆。

由于其用材和结构的特殊性,决定了该产品具有有机电缆(塑料电缆)所无法比拟的电气性能、机械性能、耐环境性能和环保性能。这种独特的结构使导体和绝缘材料的熔点分别为1083°C和2800°C。这使电缆在火灾条件下,设备同时能够继续在超过1000℃的温度下仍然安全地负载运行。

t001



型号说明示例



型号示例



例如:

轻型铜芯铜护套矿物绝缘电缆,额定电压500V,3芯,标称截面1.5mm²,表示为:BTTQ-500 3×1.5

重型铜芯铜护套矿物绝缘电缆,额定电压750V,4芯,标称截面25mm²,表示为:BTTZ-750 4×25

重型铜芯铜护套矿物绝缘聚氯乙烯外套电缆,额定电压750V,5芯,标称截面35mm²,由于标准内多芯电缆zui大仅生产至4×25mm²,故需拆成单芯1×35mm²供货,表示为:BTTVZ-750 5×(1×35)

重型铜芯铜护套矿物绝缘无卤低烟外套电缆,额定电压750V,1芯,标称截面120mm²,表示为:WD-BTTYZ-750 1×120



产品结构示意图

 t003

A:实心铜导体
B:矿物绝缘材料(氧化镁)
C:铜护套
D:低烟无卤聚烯烃外护套(可选)

产品详情



结构

  • 导体:第一种实心铜导体
  • 绝缘:氧化镁
  • 护套:普通退火铜

标准

  • GB/T 13033.1-2007
  • BS EN60702 Part 1
  • BS 5839-1 Enhanced (26.2e)
  • BS 8434-2, BS 6387 C, W and Z
  • BS 8491, BS EN 50200-PH 30/60/120 BS 5266, BS 8519 Cat 1 and 2

特性

  • 额定电压:750V
  • 工作温度:-10°C to 250°C
  • zui小弯曲半径:6倍电缆直径
  • 护套颜色:裸铜/橙色/黑色



参数:500V及750V铜芯矿物绝缘电缆主要工程数据



t004



检测报道

证书图片

t005

产品支持

检验报告
1007 Downloads - 27 9月 2021
选型手册 / 铜芯铜护套矿物绝缘电缆 BTTZ
784 Downloads - 27 9月 2021
